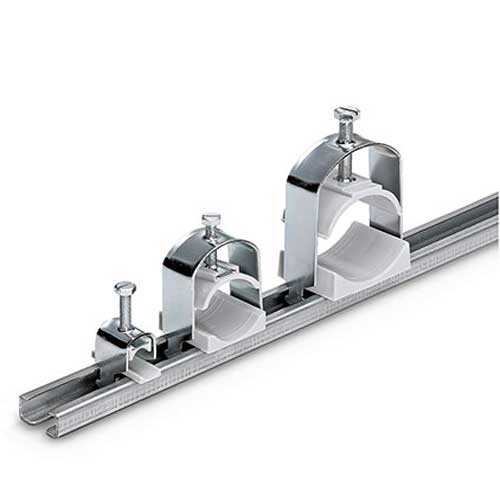

بست چنگالی

بست چنگالی یک اتصال دو تکه‌ای ساده و بسیار محکم است که برای ثابت کردن لوله‌ها، کابل‌ها یا مجراهای مختلف به سازه‌های پشتیبان (مانند تیرها، ستون‌ها یا پایه‌ها) به کار می‌رود. نام “چنگالی” از شکل U مانند خود بست گرفته شده است.

. ساختار و اجزای تشکیل‌دهنده

یک سیستم کامل بست چنگالی معمولاً از سه بخش اصلی تشکیل شده است:

1. بدنه اصلی (U-Bolt): قسمتی که به شکل حرف U طراحی شده و دور لوله قرار می‌گیرد. دو انتهای آن دارای رزوه (Thread) است.
2. مهره (Nut): دو مهره برای سفت کردن انتهای رزوه دار U-Bolt بر روی صفحه یا پایه نگهدارنده استفاده می‌شوند.
3. صفحه نگهدارنده (Strap/Plate): یک قطعه فلزی تخت که در قسمت زیرین لوله قرار گرفته و نیرو را به صورت یکنواخت توزیع می‌کند. (در برخی مدل‌ها این صفحه حذف شده و سادگی نصب با قرارگیری مستقیم روی سطح صورت می‌گیرد.)

۲. جنس و متریال ساخت

جنس بست چنگالی بسته به محیط استفاده (دما، رطوبت و مواد شیمیایی) و فشار مورد نیاز انتخاب می‌شود:

• فولاد کربنی (Carbon Steel): برای کاربردهای عمومی و کم‌فشار. اغلب با پوشش‌هایی برای جلوگیری از خوردگی همراه است.
• فولاد گالوانیزه (Galvanized Steel): رایج‌ترین نوع. فولاد کربنی با پوشش روی (Zinc) برای افزایش مقاومت در برابر رطوبت و زنگ‌زدگی.
• فولاد ضد زنگ (Stainless Steel – 304/316): ایده‌آل برای محیط‌های مرطوب، شیمیایی، خورنده (مانند صنایع غذایی، دارویی، یا محیط‌های بیرونی با رطوبت بالا)؛ نوع 316 مقاومت بالاتری در برابر مواد شیمیایی دارد.
• آلیاژهای خاص: برای دماهای بسیار بالا یا محیط‌های بسیار اسیدی.

۳. ابعاد و اندازه‌بندی

بست‌های چنگالی بر اساس قطر اسمی لوله‌ای که قرار است نگه دارند، سایزبندی می‌شوند.

• واحد اندازه‌گیری: سایز معمولاً بر حسب اینچ یا میلی‌متر (برای لوله‌های متریک) اعلام می‌شود.
• عمق نصب: طول بازوی U-Bolt و همچنین سایز مهره و پیچ‌ها (معمولاً UNC یا BSW) باید متناسب با ضخامت و قطر لوله باشد تا حداکثر سطح تماس و استحکام را فراهم کند.

۴. کاربردها و محل استفاده

بست چنگالی به دلیل توانایی‌اش در مهار بارهای سنگین و نصب روی سطوح مختلف، بسیار پرکاربرد است:

• لوله‌کشی تأسیساتی: نگهداری لوله‌های آب، گاز، نفت، بخار و مواد شیمیایی در صنایع پتروشیمی، پالایشگاه‌ها و نیروگاه‌ها.
• سیستم‌های HVAC: برای تثبیت لوله‌های انتقال سیالات خنک‌کننده یا گرم‌کننده (مانند لوله‌های مسی یا فولادی).
• سازه و داربست: بستن لوله‌های بزرگ به ستون‌ها و تیرهای سازه‌ای.
• کابل‌کشی سنگین: در مواقعی که نیاز به پشتیبانی بسیار محکم برای دسته‌کابل‌های ضخیم یا لوله‌های فلکسیبل صلب وجود دارد.

۵. مزایا

1. استحکام بالا (Heavy Duty): قابلیت تحمل وزن‌ها و فشارهای بسیار زیاد (محوری و عرضی) را دارد.
2. نصب آسان و سریع: با دو مهره به سرعت بسته و باز می‌شود و نیازی به جوشکاری یا ابزارهای پیچیده ندارد.
3. قابلیت تنظیم: به دلیل رزوه دار بودن، قابلیت تنظیم دقیق فاصله یا میزان فشردگی روی لوله را فراهم می‌کند.
4. دوام طولانی‌مدت: متریال‌های استفاده شده (به ویژه استنلس استیل) تضمین کننده عمر طولانی در شرایط سخت محیطی هستند.

تفاوت با بست اسپیت (در یک نگاه)

در حالی که هر دو برای نگهداری لوله هستند:

           ویژگی                بست چنگالی (U-Bolt)                   بست اسپیت (Pipe Clamp/Clip)

• نحوه اتصال دو تکه (U  شکل + صفحه نگهدارنده)         یک تکه با دو دهانه باز و پیچ تنظیم
• استحکام               بسیار بالا، برای بارهای سنگین و فشار       متوسط تا خوب، برای لوله‌های سبک‌تر و ثابت
• سطح تماس وسیع، توزیع نیرو در دو طرف لوله              محدودتر، اغلب در یک سمت لوله تمرکز دارد
